產品描述：

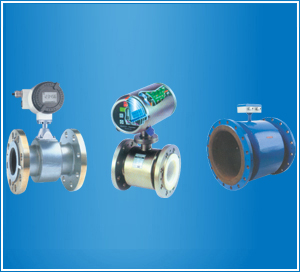

    電磁流量計由電磁流量傳感器和轉換器配套組成，用以測量管道內各種導電流體或液固二相介質的體積流量。它廣泛應用于化工、食品、制糖、釀酒、冶金、造紙、水利、環保、印染、石油、煤炭等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糖漿、石灰乳、污水、給排水、雙氧水、啤酒、麥汁、各種欽料等導電液體介質的體積流量。

主要特點
1.  多種電極及內襯材料，可滿足耐腐蝕、耐磨損的要求。
2.  采用特殊的電子線路技術，避免了空管影響，即空管時自動復零。
3.  可根據用戶實際需要在線修改量程。
4.  無可動部件、無阻流部件，測量中幾乎無附加壓力損失。
5.  測量結果與介質的壓力、溫度、密度、粘度等物理參數無關，因而測量精度高，工作穩定、可靠。
6.  使用方便，安裝后只需接上電源，即可輸出標準信號。

工作原理
    電磁流量計是基于法拉第電磁感應定律而制成的，只是其中切割磁力線的導體不是固態金屬，而是具有一定電導率的流體。當導電的流體在處于磁場中的測量管道內作切割磁力線運動時，則在運動的流體內產生感應電動勢。電動勢用一對金屬電極檢測出并送至轉換器能過智化處理，然后轉換成標準信號4～20mA和0～1kHz輸出。
其感應電動勢E可用下式表示：
E=KBVD
式中：K=儀表常數
B=磁感應強度
V=測量管截面內的平均流速
D=測量管的內徑

技術指標
1. 公稱壓力：普通型   DN(6～80) — 4.0MPa；DN(100～150) — 1.6MPa；
                               DN(200～1000) — 1.0MPa；DN(1100～2000) — 0.6MPa；
                   高壓型   DN(6～80) — 6.3MPa，10MPa，16MPa，25MPa，32MPa；
                               DN(100～150) — 2.5MPa；4.0MPa，6.3MPa，10MPa，16MPa；
                               DN(200～600) — 1.6MPa；2.5MPa，4.0MPa；
                               DN(700～1000) — 1.6MPa；2.5MPa；
                               DN(1100～2000) — 1.0MPa；1.6MPa。
2. 準確度等級：0.2、0.5（示值誤差）
3. 流速范圍：(0.1～15) m/s
4. 流體電導率：≥5uS/cm
5. 防護等級：IP65 (防噴水型)、IP68 (潛水型)
6. 流體溫度：(-30～+180) ℃
7. 工作環境：(-25～+55) ℃，5%～95%RH
8. 連接方式：法蘭連接 (GB9119—1988) 或ANSI標準
9. 輸出信號：(0～1) kHz、(4~20) mA或(0～10) mA
10.供電電源：220VAC、50Hz或24VDC。

流量計內徑、流速與流量關系曲線圖

流量范圍表

一體式流量計外形尺寸及重量

分體式流量計外觀及轉換器安裝尺寸

安裝位置注意事項
    電磁流量計安裝時測量電極的軸線必須近似于水平方向，測量管道內應完全充滿液體。流量計的前方最少要有5D（D為流量計內徑）長度的直管段，后方最少要有3D長度的直管段，流體的流動方向和流量計的箭頭方向一致。管道內如有真空會損壞流量計的內襯，需特別注意。流量計附近應無強電磁場，并有充裕的空間，公便安裝和維護。若測量管道有振動，在流量計的兩邊應有固定的支座。測量不同介質的混合液體時混合點與流量計之間的距離最少要有30D（D為流量計內徑）長度。為方便今后流量計的清洗和維護，應安裝旁通管道。安裝聚四氟乙烯內襯的流量計時，連接兩個法蘭的螺栓應注意均勻擰緊，否則容易壓壞聚四氟乙烯內襯，最好用力矩扳手。
